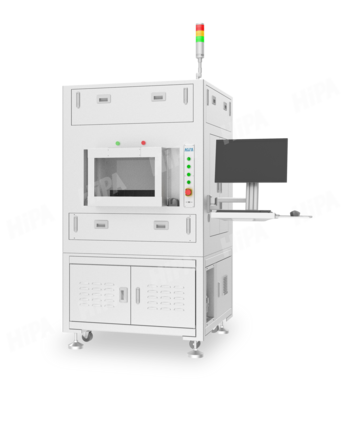

多角度透/反射测试设备
返回产品列表
本设备运用先进的光学原理进行高精度检测。光源通过光纤传输，经过物镜汇聚于样品上实现高效的透/反射过程，透/反射光被积分球接收，光谱仪迅速捕捉光信号。 设备内置精密算法，不仅能够快速、准确地计算出 T% & R%，还能同步完成色坐标与涂层厚度的精确测量， 为材料光学特性分析、涂层质量管控等多领域应用提供一站式精准数据支持。

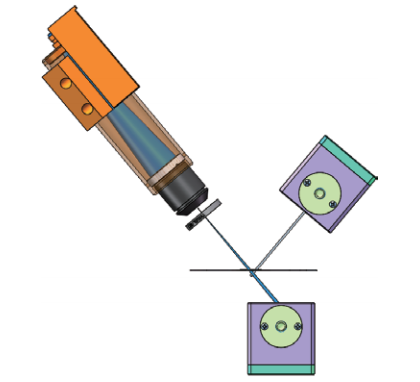

T40 & R40 测试工站
（添加偏振片）机制

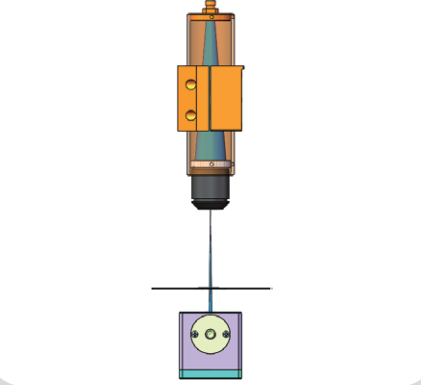

T0 测试工站

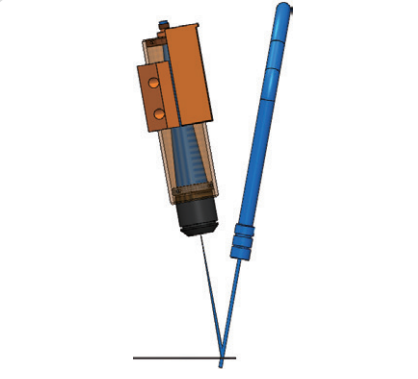

R10 测试工站
（余弦探头替换积分球）机制
- 独特的反射率/透射率校准算法
- 提供了不同孔径光斑测量(最小1mm)
- 宽光谱覆盖，适配多种材料测试
- 内置环境传感器，确保测试条件的一致性
- 非接触无损光学检测，保护样本
- 高精度步进电机，微米级调整精度
- 采集快，重复性高，高速获取数据
- 集T%/R%/颜色/涂层厚度等多样化测试功能
- 紧凑抗振设计，复杂环境稳定运行
- 模块化集成，便捷维护、升级拓展
- 支持多格式数据导出，便于报告生成与分析
- 智能自评结果，自动对齐测试位，可视化界面简单易用

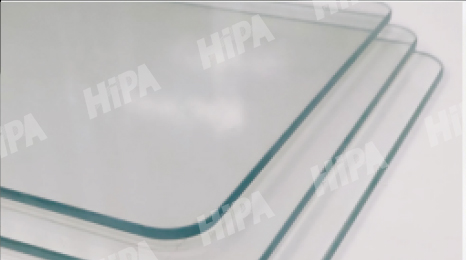

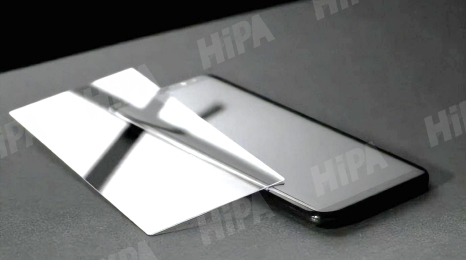

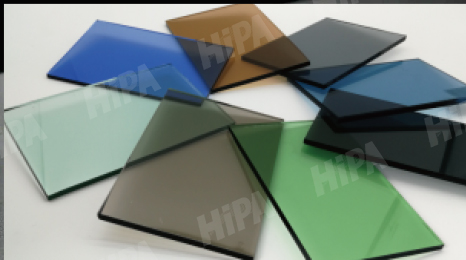

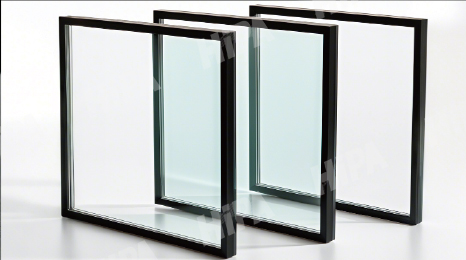

- 1. 精准检测平面光学材料，涵盖盖板玻璃、晶圆、玻璃窗、滤光片等的 T% & R% 检验。
- 2. 适合光学镀膜的厚度测量，对硬质涂层、AR 涂层等多种类型均可精准测定。
- 3. 实现多角度 T%/R% 测试，包含 0°、40°、45°、65°（选配）入射角的 T% 测试，以及 8°（选配）、10°、40°、45° 入射角的 R% 测试。
说明：
在检测光学涂层厚度时，运用已建立的颜色坐标和膜厚之间的模型和算法来实现高精度测量。为满足测试需求，测试模块的结构需相应调整。
在原有反射测量结构基础上，为了过滤玻璃反射光（如测试膜层厚度光路示意图光线 2），需将接收端改为物镜加余弦探头来接收反射光。
测试膜层厚度光路示意图

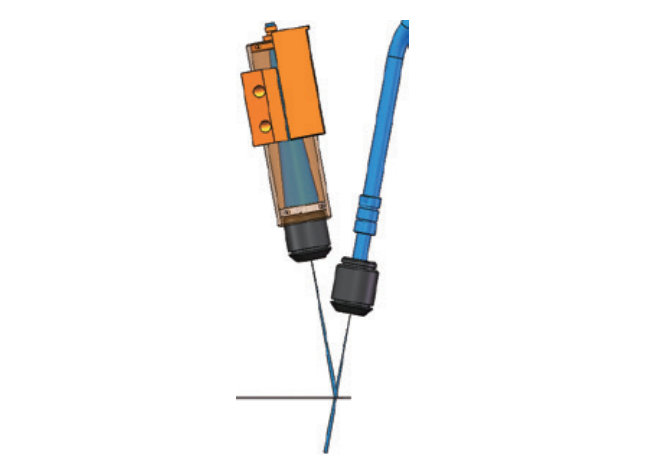

机台测试涂层厚度机制图
